Überspannungsschutz für Mess-, Schalt- und Regeltechnik

Produktbeschreibung

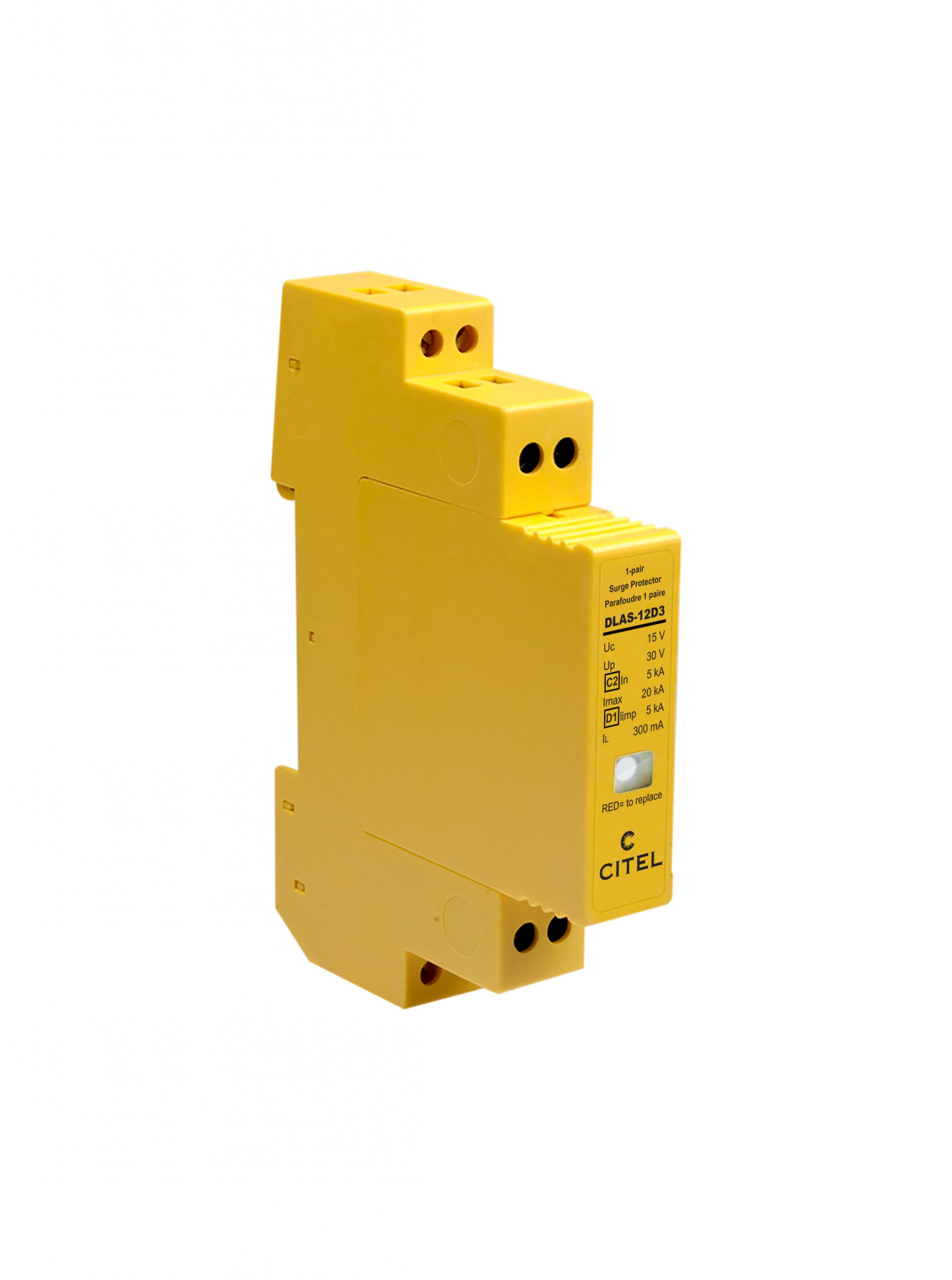

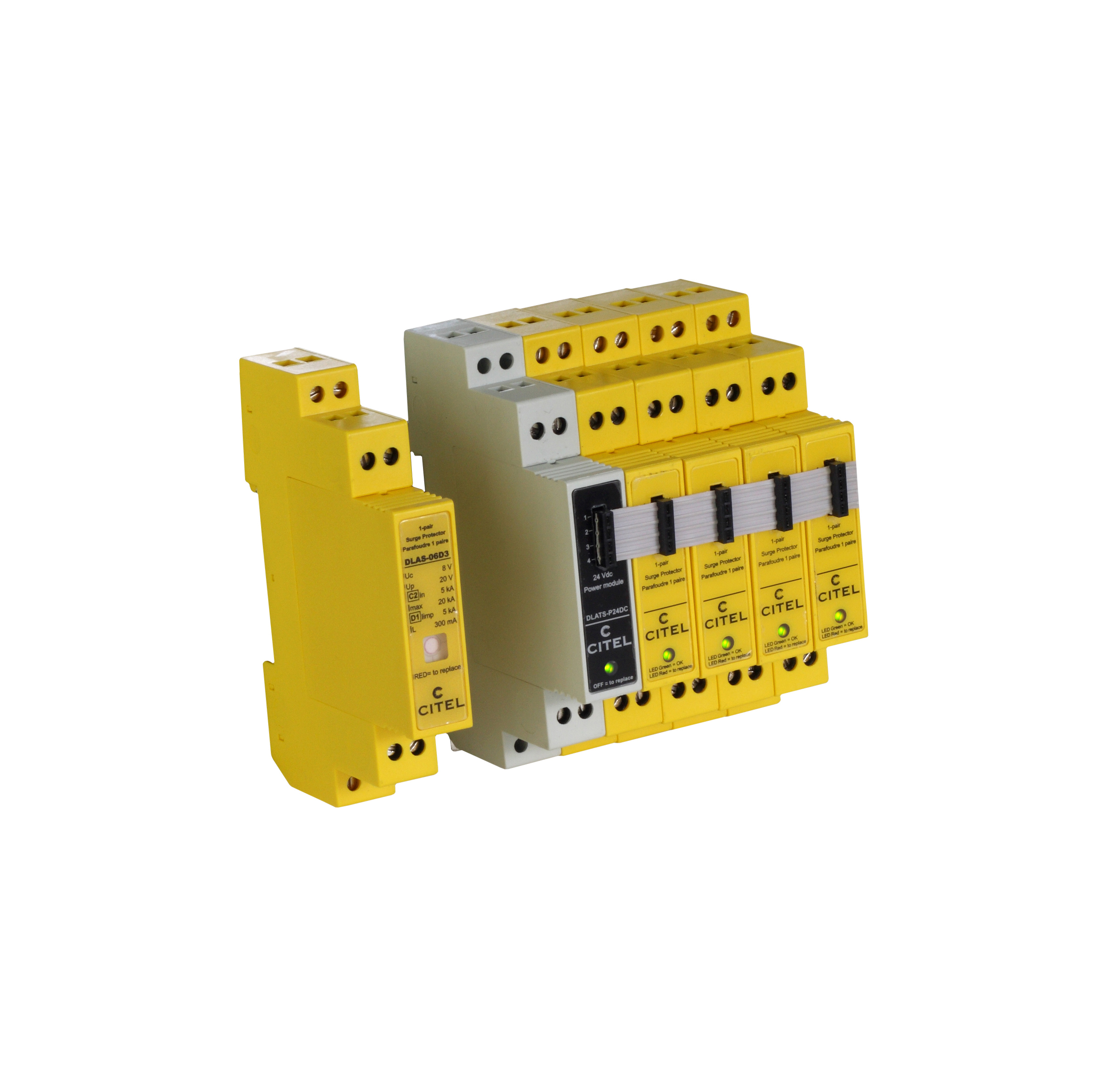

Diese Überspannungsschutzgeräte der DLAS-Serie von Citel wurden für den Schutz von einer Doppelader entwickelt. Sie sind für sämtliche Anwendungen mit Spannungen von 6 V bis max. 48 V und Übertragungsraten bis zu 10 Mbit/s einsetzbar.

Die elektrische Schaltung der DLAS besteht aus einer Kombination von leistungsstarken Gasableitern und schnell schaltenden Dioden. Das spricht für eine hohe Ableitfähigkeit und ein schnelles Ansprechverhalten. Der Schirmanschluss ist zusätzlich über einen Gasableiter geerdet. Die Erdung erfolgt einfach über die Hutschiene. Bei gezogenem Steckmodul wird das Übertragungssignal nicht unterbrochen. Die Fehlersignalisierung erfolgt über eine optische Anzeige.

Die elektrische Schaltung besteht aus einer Kombination von leistungsstarken Gasableitern und schnell schaltenden Dioden für eine hohe Ableitfähigkeit und ein schnelles Ansprechverhalten. Bei gezogenem Steckmodul wird das Übertragungssignal nicht unterbrochen. Die Fehlersignalisierung erfolgt über eine optische Anzeige.


Anwendungsbereiche

Überspannungsschutz für MSR-, Telekommunikationseinrichtungen und Datentechniksysteme

Features

- Überspannungsschutz für 1 Doppelader
- Steckbares Schutzmodul
- Indirekter Schirmanschluss
- Indirekte Erdung
- Keine Stromkreistrennung bei gezogenem Modul
- R = Bauteil mit Federklemmen
- S-Type: Steckmodul mit optischer Fehleranzeige


Modelle

ModellNennspannungMax. FrequenzbereichAnwendung
DLAS-06D3 6 V > 3 MHz RS 422
DLAS-06D3/R 6 V > 3 MHz RS 422
DLAS-12D3 12 V > 3 MHz RS 232 / RS 485
DLAS-12D3/R 12 V > 3 MHz RS 232 / RS 485
DLAS-24D3 24 V > 3 MHz Stromschleife 4-20 mA
DLAS-24D3/R 24 V > 3 MHz Stromschleife 4-20 mA
DLAS-48D3 48 V > 3 MHz ISDN
DLAS-48D3/R 48 V > 3 MHz ISDN

Downloads

Datenblatt Citel DLAS 06D3 Datenblatt Citel DLAS 06D3/R Datenblatt Citel DLAS 12D3 Datenblatt Citel DLAS 12D3/R Datenblatt Citel DLAS 24D3 Datenblatt Citel DLAS 24D3/R Datenblatt Citel DLAS 48D3 Datenblatt Citel DLAS 48D3/R
