Produktbeschreibung
Die Überspannungsableiter DS50PVS von CITEL bieten hervorragenden Schutz für Photovoltaik-Systeme. Die Schutzschaltung besteht aus einer Hochleistungsvaristoren-Schaltung und zusätzlich aus einer gasgefüllten Funkenstrecke. Im Fehlerfall ist ein schneller Austausch durch Steckbarkeit des Schutzmodules gewährleistet. Die gasgefüllte Funkenstrecke macht eine fehlerfreie Isolationsmessung möglich da keine Leckströme entstehen.
Anwendungsbereiche
Überspannungsschutz zum Schutz von DC-Stromversorgung wie Photovoltaiksystemen, Batteriesystemen, kleinen Windgeneratoren oder MSR-Stromkreisen.
Weitere Überspannungsableiter für Photovoltaik-Systeme gibt es hier im Überblick.
Features
- Typ 2 Überspannungsschutz für Photovoltaik
- Ableitfähigkeit pro Pol: In= 15 kA, Imax= 40 kA
- Gesamtableitstoßstrom: ITOTAL = 60 kA
- Sichere Trennvorrichtung
- Keine Alterung durch Leckstrom
- Keine Beschädigung bei Isolationsfehlern
- Fernsignalisierung serienmäßig
- Steckbares Schutzmodul
- Erfüllt die Normen IEC 61643-11, EN 61643-11,
EN 50539-11 und UTE C 61-740-51
- In Übereinstimmung mit UTE C 15-712-1 2010, EN
50539-12, VDE V 0675-39-12 und VDE 0185-305
Modelle
| Modell | Nennspannung | Schutz Modus | Leckstrom | Einbaumaße |
| DS50PVS-600G/51 | 600 Vdc | CM(²) | < 0,1 mA | 2 TE, DIN 43880 |

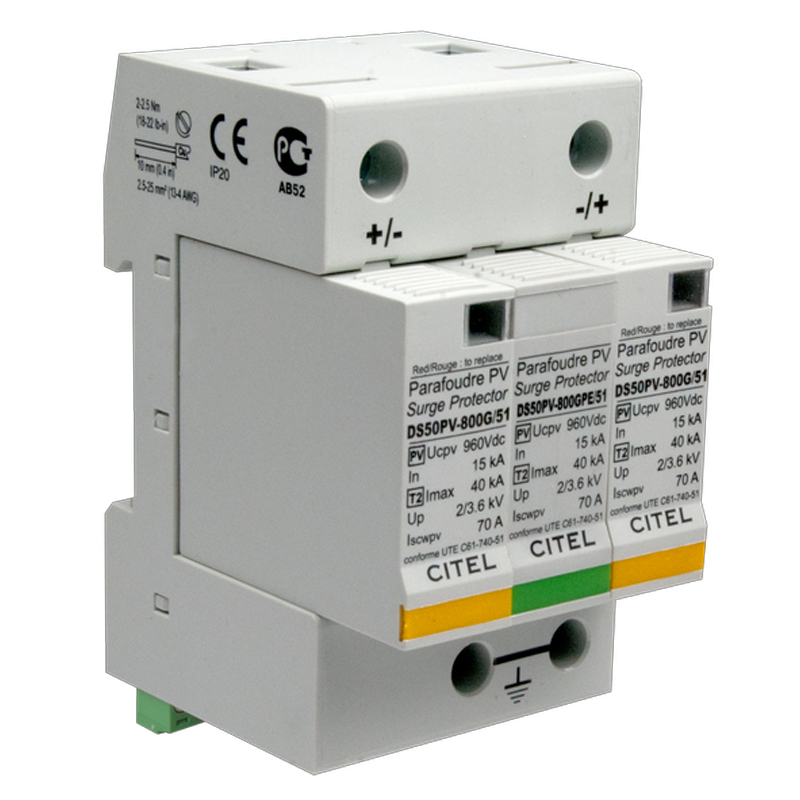

| DS50PVS-800G/51 | 800 Vdc | CM/DM(²) | keiner | 3 TE, DIN 43880 |

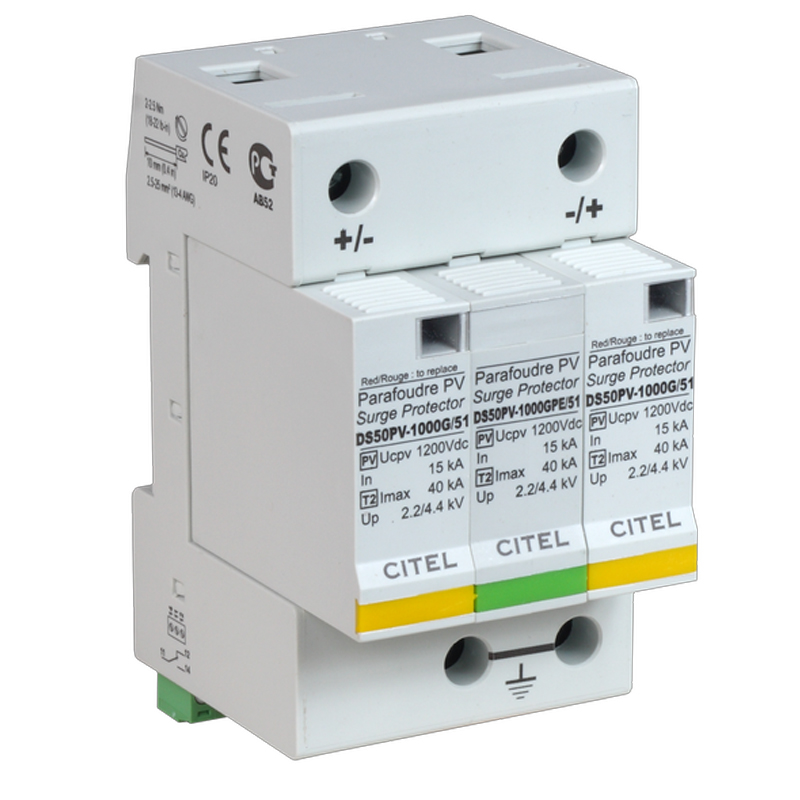

| DS50PVS-1000G/51 | 1000 Vdc | CM/DM(²) | keiner | 3 TE, DIN 43880 |

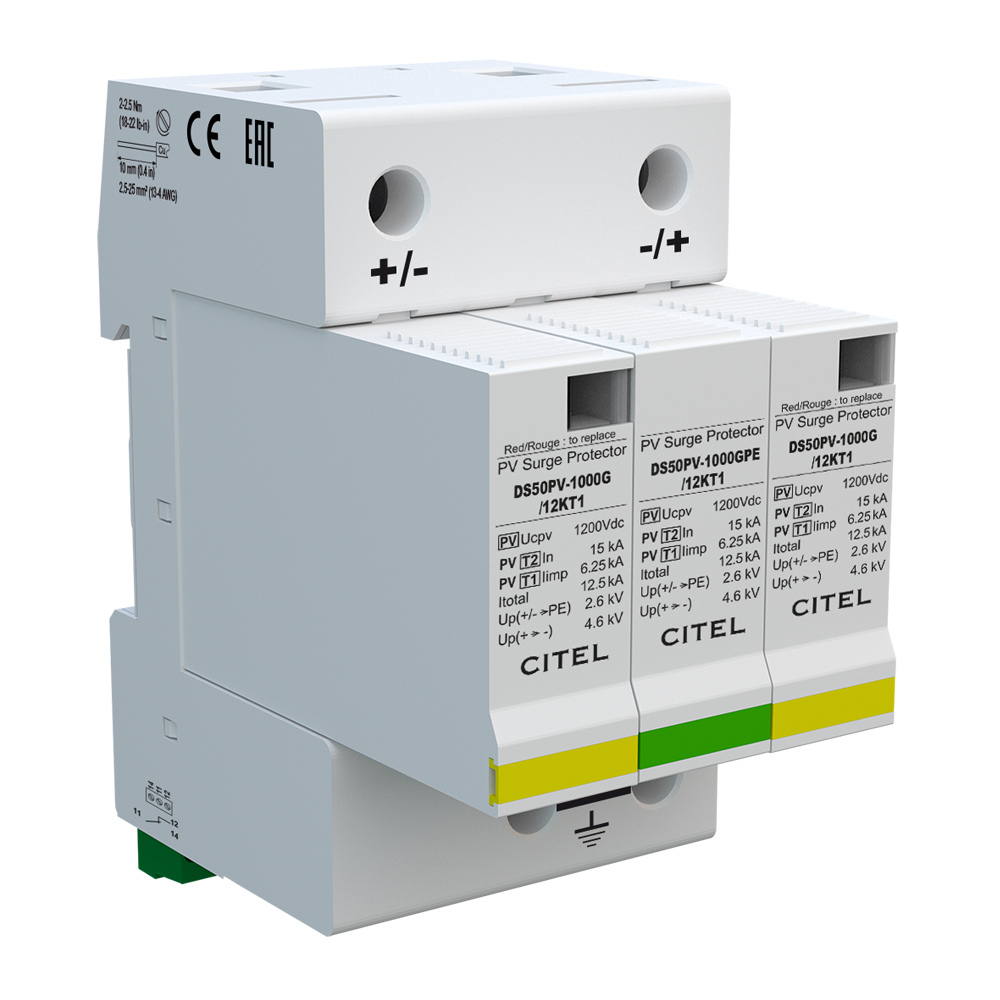

| DS50PVS-1000G/12KT1 | 1000 Vdc | | | 3 TE |
| DS50PV-1000G/12KT1 | 1000 Vdc | | | 3 TE |
| DS50PVS-1500/12KT1 | 1250 Vdc | | | 3 TE |
