Produktbeschreibung
Die Überspannungsschutzgeräte DS50VGPV-G von CITEL bieten hervorragenden Schutz für PV-Anlagen, auch Blitzschutz. Die Schutzschaltung besteht aus einer Hochleistungsvaristoren-Schaltung und im Fehlerfall ist ein schneller Austausch durch Steckbarkeit des Schutzmodules gewährleistet. Die exklusive VG Technologie basiert auf speziellen gasgefüllten Funkenstrecken. Die Bauelemente haben ein genau auf das Stromnetz abgestimmtes Betriebsverhalten und zeichnen sich durch Robustheit sowie Stabilität aus.
Anwendungsbereiche
Überspannungsschutz und Blitzschutz für DC-Stromversorgung wie Photovoltaiksystemen, Batteriesystemen, kleinen Windgeneratoren oder MSR-Stromkreisen.
Sie sind auf der Suche nach dem passenden Blitzschutz und Überspannungsschutz für Ihre PV-Anlage? Hier finden Sie weitere Ableiter.
Features
-Typ 2 Überspannungsschutz für Photovoltaik auf Basis einer Gasgefüllten Funkenstrecke
- Ableitfähigkeit pro Pol: In= 15 kA, Imax= 40 kA
- Gesamtableitstoßstrom: ITOTAL = 60 kA
- Sichere Trennvorrichtung
- Doppelte galvanische Trennung
- Keine Alterung durch Betriebs- und Leckströme
- Fehlerresistente, verpolungssichere Y-Schaltung
- Keine Beeinflussung der Isolationsmessung
- Keine Beschädigung bei Isolationsfehlern
- Erfüllt die Normen IEC 61643-11, EN 61643-11, EN 50539-11 und UTE C 61-740-51
- In Übereinstimmung mit UTE C 15-712-1 2010, EN 50539-12, VDE V 0675-39-12 und VDE 0185-305
Modelle
| Modell | Nennspannung | Schutz Modus | Folgestrom | Einbaumaße |

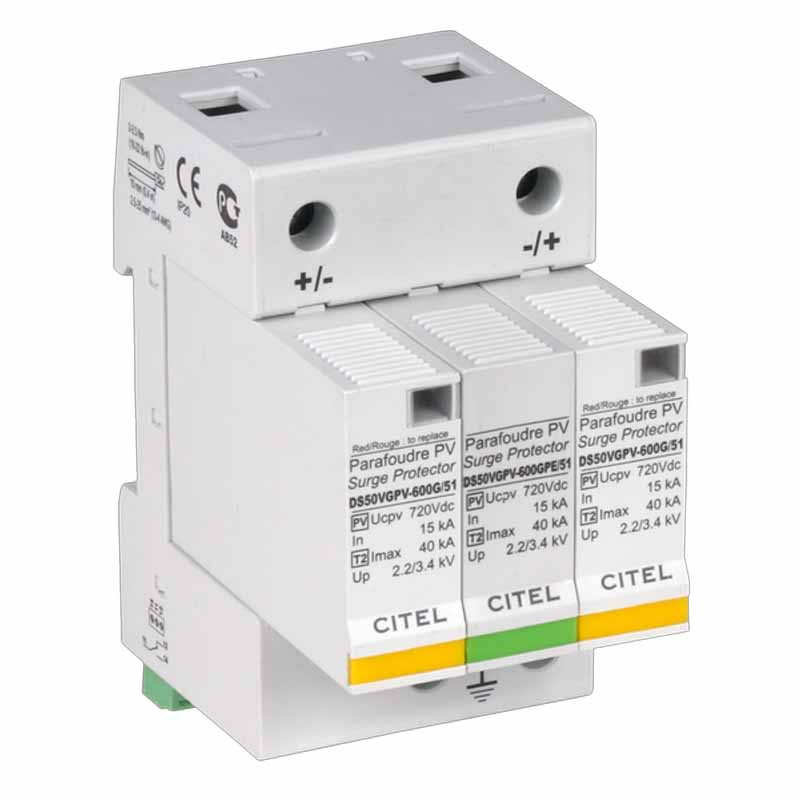

| DS50VGPV-600G/51 | 600 Vdc | CM/DM(²) | keiner | 3 TE, DIN 43880 |

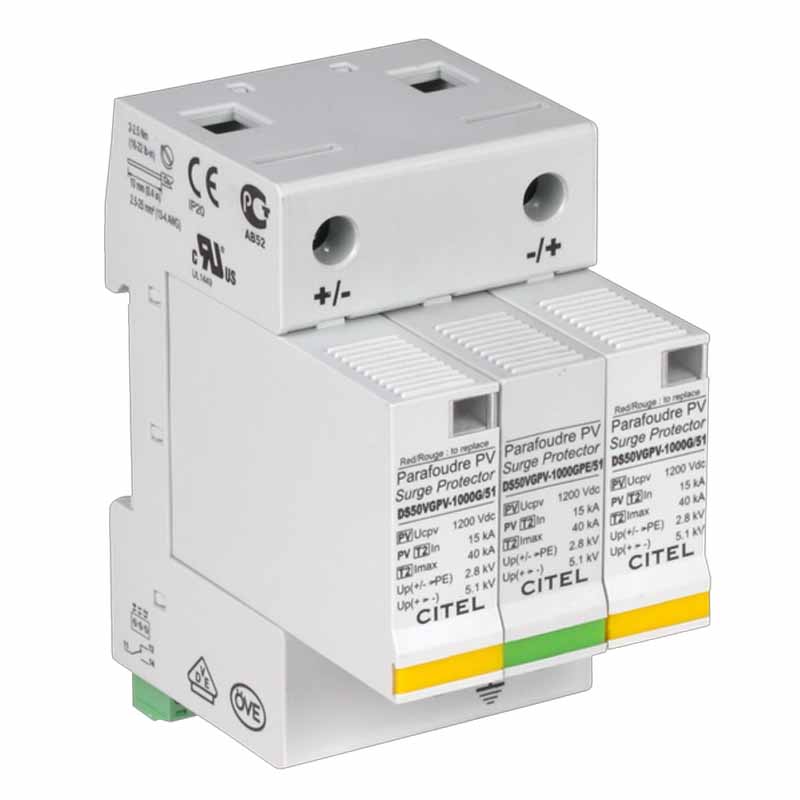

| DS50VGPV-1000G/51 | 1000 Vdc | CM/DM(²) | keiner | 3 TE, DIN 43880 |
| DS50VGPV-1500G/51 | 1500 Vdc | CM/DM(²) | keiner | 3 TE, DIN 43880 |
