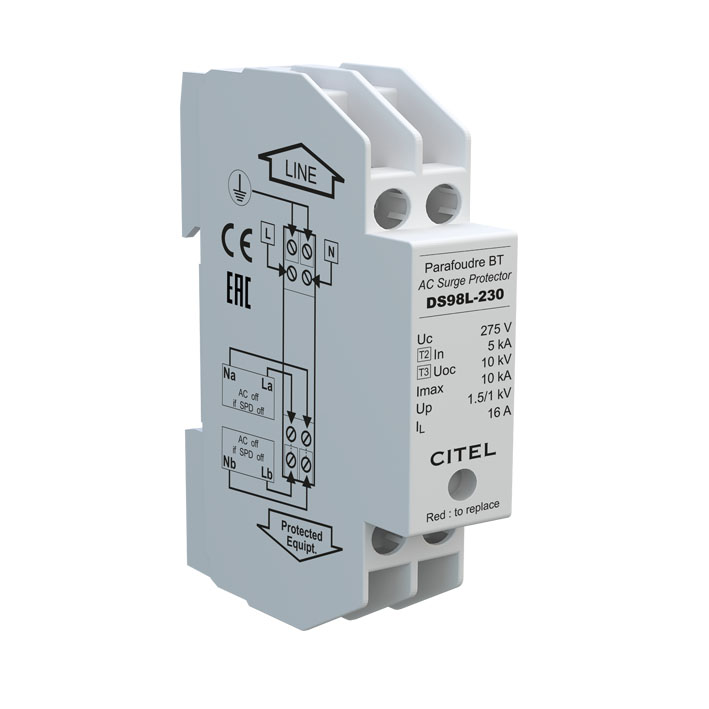

DS98L-230 - Typ 2+3

DS98L-230

DS98L-230 - Typ 2+3

Überspannungsschutzgeräte speziell für LED-Anlagen

Produktbeschreibung

Die DS98 sind 2-polige Überspannungsschutzgeräte und nach IEC 61643-11 als Typ 2 und 3 Ableiter klassifiziert. Die Schutzschaltung besteht aus Hochleistungsvarisatoren und einem Gasableiter mit einer thermischen Sicherung, welche den Überspannungsschutz und das Endgerät im Fehlerfall vom Netz trennt. Zusätzlich signalisiert eine LED den Ausfall des Überspannungsschutzgerätes.

Der DS98 muss innerhalb von 10m zu dem von ihm zu schützenden Gerät installiert werden.

Er kann sowohl in Reihe als auch parallel angeschlossen werden. Diese L-Version trennt im Fehlerfall zusätzlich den Laststromkreis. Somit wird indirekt der Fehler angezeigt. Für einige Varianten sind Versionen mit Fernmeldekontakt (DS98S) verfügbar.

Mit dem DS98L-230G/2L steht dem Anwender ein extrem kleiner Schutzbaustein für 2 Phasen + Neutralleiter zur Verfügung.




Anwendungsbereiche

Überspannungsschutz zum Schutz von LED-Beleuchtungsanlagen

Features

- Kompaktes Typ 2+3 Überspannungsschutzgerät
- Anschluss in Reihe oder parallel
- Ableitfähigkeit pro Pol: In=5 kA
Imax= 10 kA Itotal= 20 kA
- Sichere Trennvorrichtung
- Erfüllt die Normen IEC 61643-11 und EN 61643-11
- Optional Trennung des Stromkreises bei Lebensende (DS98L-Versionen)
- Optional mit Fernmeldekontakt (DS98S-Versionen)
- Schutz für 2 Phasen + N = DS98L-230G/2L


Modelle

ModellSchutz ModusFolgestromEinbaumaße
DS98L-230 CM/DM(²) keiner 3 TE, DIN 43880
DS98L-230G/2L CM/DM(²) keiner 3 TE, DIN 43880
DS98L-400 CM/DM(²) keiner 3 TE, DIN 43880

Downloads

Datenblatt_Citel_DS98L-230
