Produktbeschreibung
Die Überspannungsschutzgeräte der P8AX-6G Serie wurden speziell für den Schutz gegen Blitzschlag und Transienten entwickelt. Sie bilden die erste Schutzstufe für sensible Ausrüstung im Hochfrequenz-Bereich und können mehrfach ableiten. Die P8AX-6G Serie ist mit austauschbaren Gasableitern ausgestattet, ist wasserdicht (IP65) und mit 3 verschiedenen Erdungsmethoden erhältlich: M6 Erdungsschraube, Bulkhead oder Montageplatte. Die Überspannungsableiter sind mit unterschiedlichen Anschluss-Bauformen erhältlich (F, N, BNC, 7/16, SMA, TNC, UHF).
Anwendungsbereiche
Überspannungsschutz für Multi-Point-Radios, Backhaul-Brücken, Antennen-, Mikrowellen- und Breitband-Anwendungen
Features
- Unterschiedliche Anschluss-Bauformen (F, N, BNC, 7/16, SMA, TNC, UHF)
- DC-7 GHz
- 240 W
- Anschlussart: TNC
- Niedrige Einfügedämpfung
- Austauschbarer Gasableiter
- DC-pass
- D1 Blitzstoßstrom: 1 kA
- C2 Nennableitstoßstrom: 5 kA
- Bi-direktional
Modelle
| Modell | Max. Frequenzbereich | Impedanz |

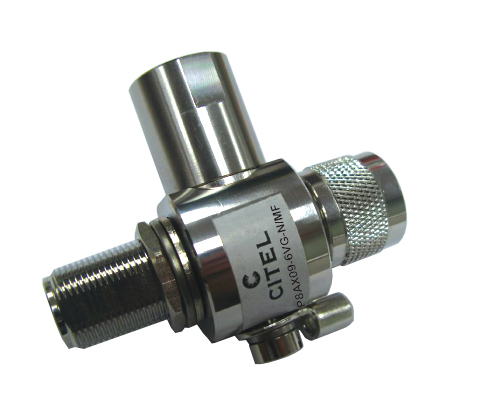

| P8AX09-6G-N/MF | DC-7 GHz | 50 ohms |
| P8AX09-6G-SMA/FF | DC-7 GHz | 50 ohms |
| P8AX09-6G-SMA/MF | DC-7 GHz | 50 ohms |

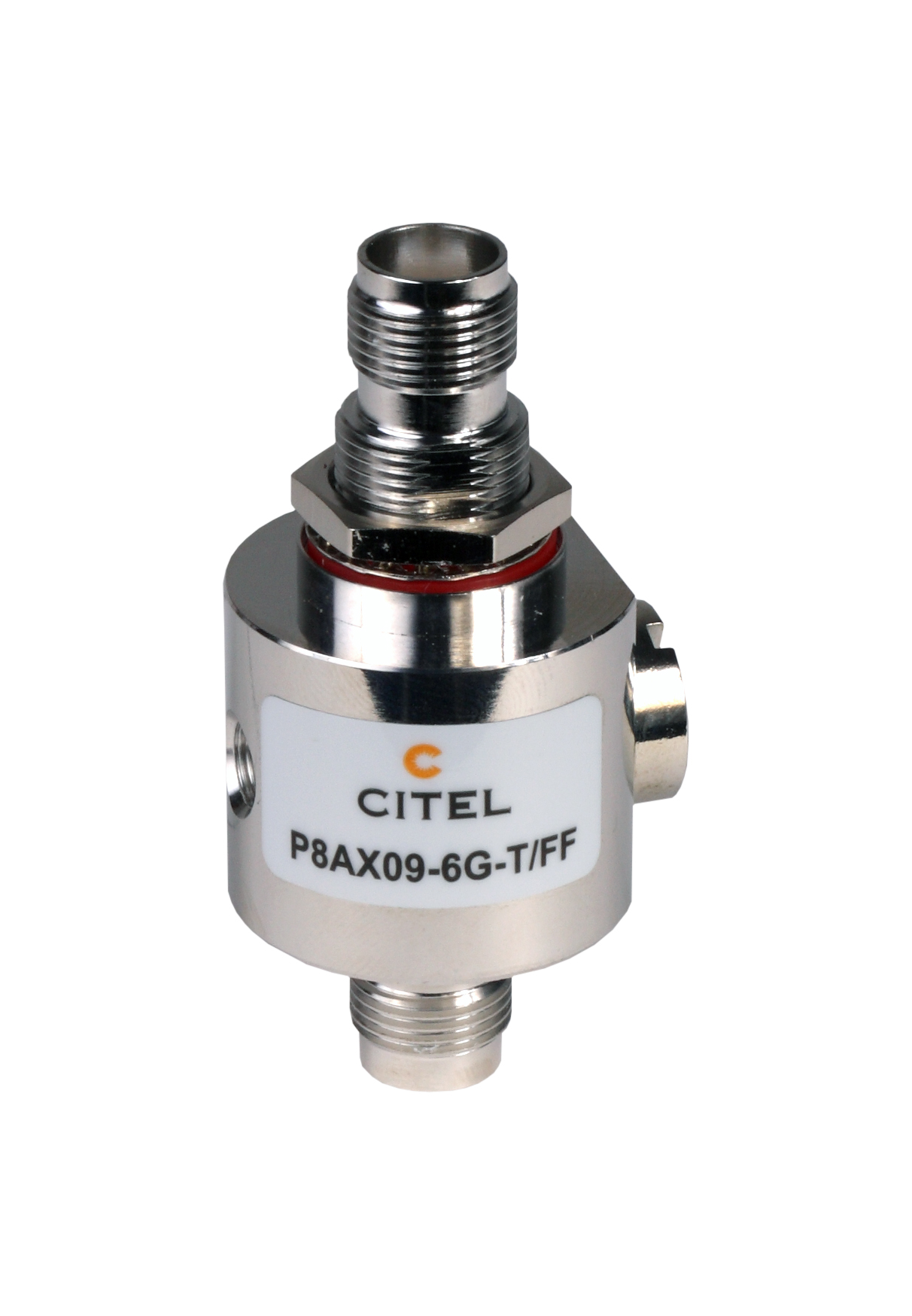

| P8AX09-6G-T/FF | DC-7 GHz | 50 ohms |

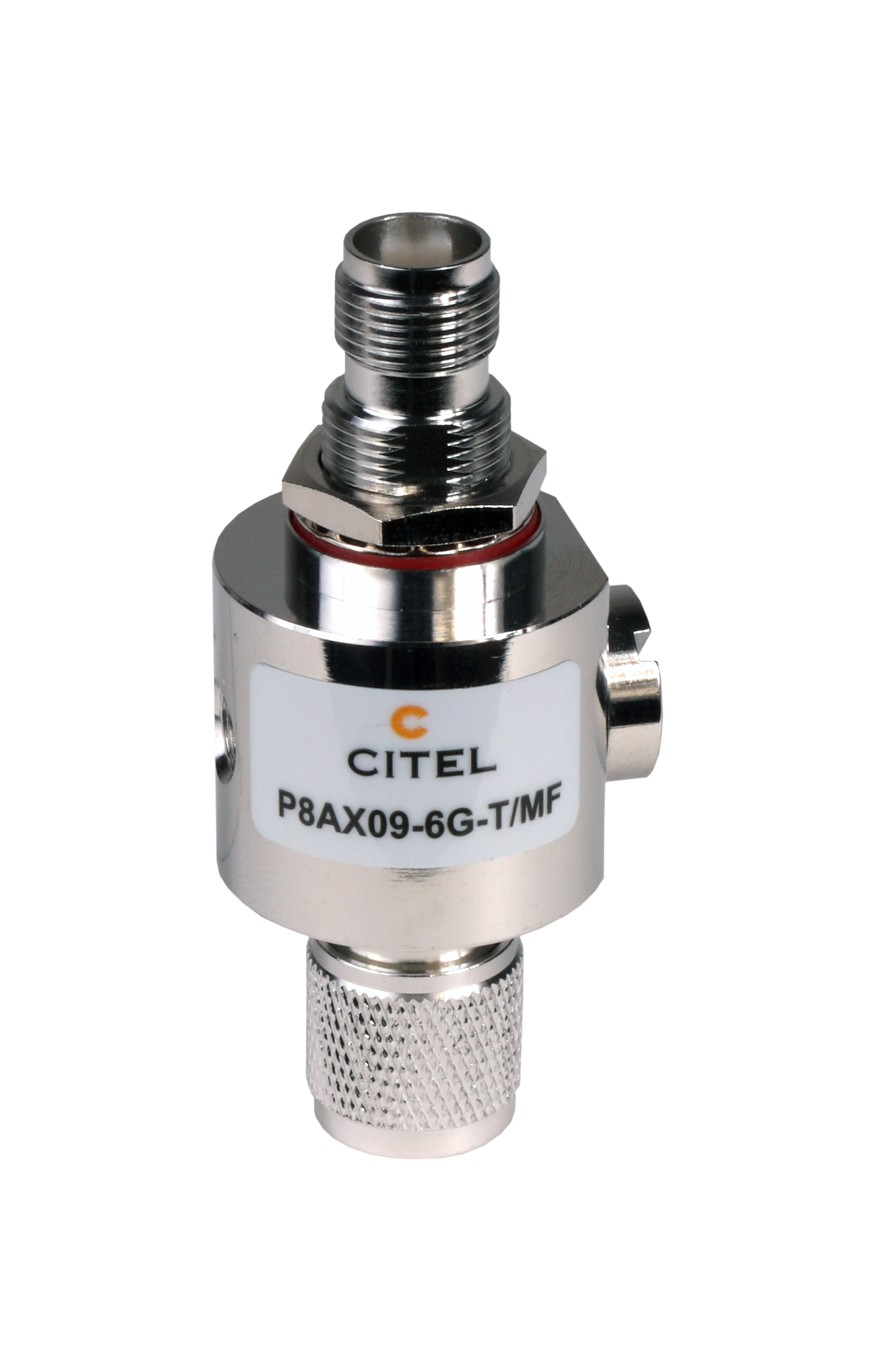

| P8AX09-6G-T/MF | DC-7 GHz | 50 ohms |
| P8AX25-6G-4310/FF | DC-7 GHz | 50 ohms |
| P8AX25-6G-N/FF | DC-7 GHz | 50 ohms |
| P8AX25-6G-N/MF | DC-7 GHz | 50 ohms |
| P8AX25-6G-SMA/FF | DC-7 GHz | 50 ohms |
| P8AX25-6G-SMA/MF | DC-7 GHz | 50 ohms |
| P8AX25-6G-T/FF | DC-7 GHz | 50 ohms |
| P8AX25-6G-T/MF | DC-7 GHz | 50 ohms |
