DACF25S - Typ 2

DACF25S - Typ 2

Typ 2 Überspannungsschutz mit interner Sicherung.

Produktbeschreibung

Aufgrund der internen Sicherung kann auf eine externe Vorsicherung verzichtet werden, was Arbeitsaufwand und Kosten spart. Die Schutzschaltung des DACF25S-Serie besteht aus einer Kombination von Hochleistungsvarisatoren mit thermischer Trennvorrichtung. Eine optische Fehleranzeige ist standardmäßig vorhanden. Die Ableiter sind für elektrische Systeme mit den unterschiedlichsten Betriebsspannungen verfügbar und für die Montage auf DIN-Hutschienen ausgelegt. Das steckbare Schutzmodul erlaubt einen schnellen und unkomplizierten Austausch.

Das Besondere an dieser Baureihe ist die integrierte und überwachte Vorsicherung. Der Einsatz einer sonst erforderlichen externen zusätzlichen Vorsicherung erübrigt sich dadurch. Für den Planer bedeutet dies mehr Planungssicherheit (Thema Auslegung und Selektivität). Für das beauftragte Elektrounternehmen eine vereinfachte Montage (weniger Platzbedarf bei nach wie vor normkonformer Installation).


Anwendungsbereiche

Die Überspannungsschutzgeräte der DACF25S-Serie sind aufgrund ihrer Stoßstromableitfähigkeit als Typ 2 Ableiter klassifiziert und werden hauptsächlich in Unterverteilungen elektrischer Systeme eingesetzt, um alle gängigen Netzarten vor Überspannungen zu schützen.


Diesen und weitere Überspannungsableiter der neuen DAC-Serie finden Sie auch hier im Überblick.

Features

- Typ 2 Überspannungsschutz
- Ableitfähigkeit pro Pol bis zu: In= 15 kA, Imax= 25 kA
- Interne Sicherung
- Sichere Trennvorrichtung
- Steckbares Schutzmodul
- Fernsignalisierung standardmäßig


Modelle

ModellNetzformEinbaumaße

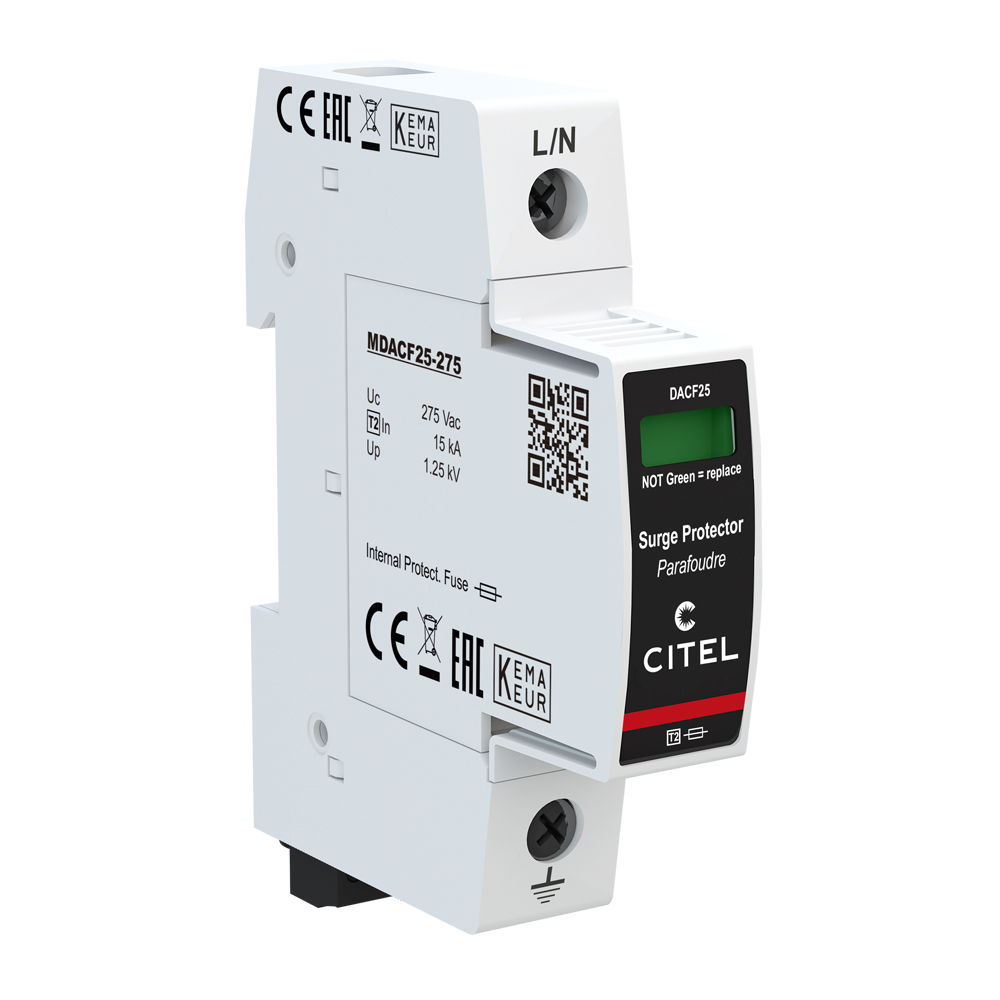

DACF25S-10-275 1-polig 1TE

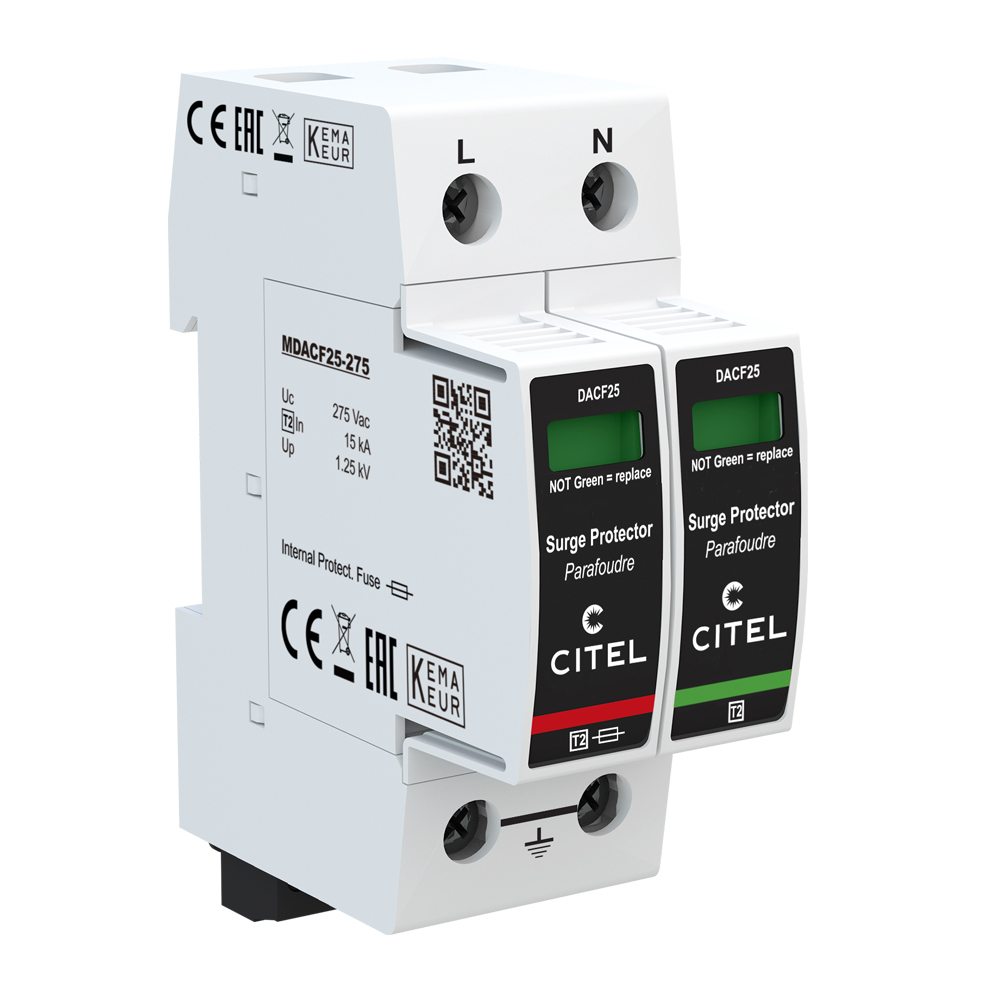

DACF25S-11-275 TT-TN (1+1) 2TE

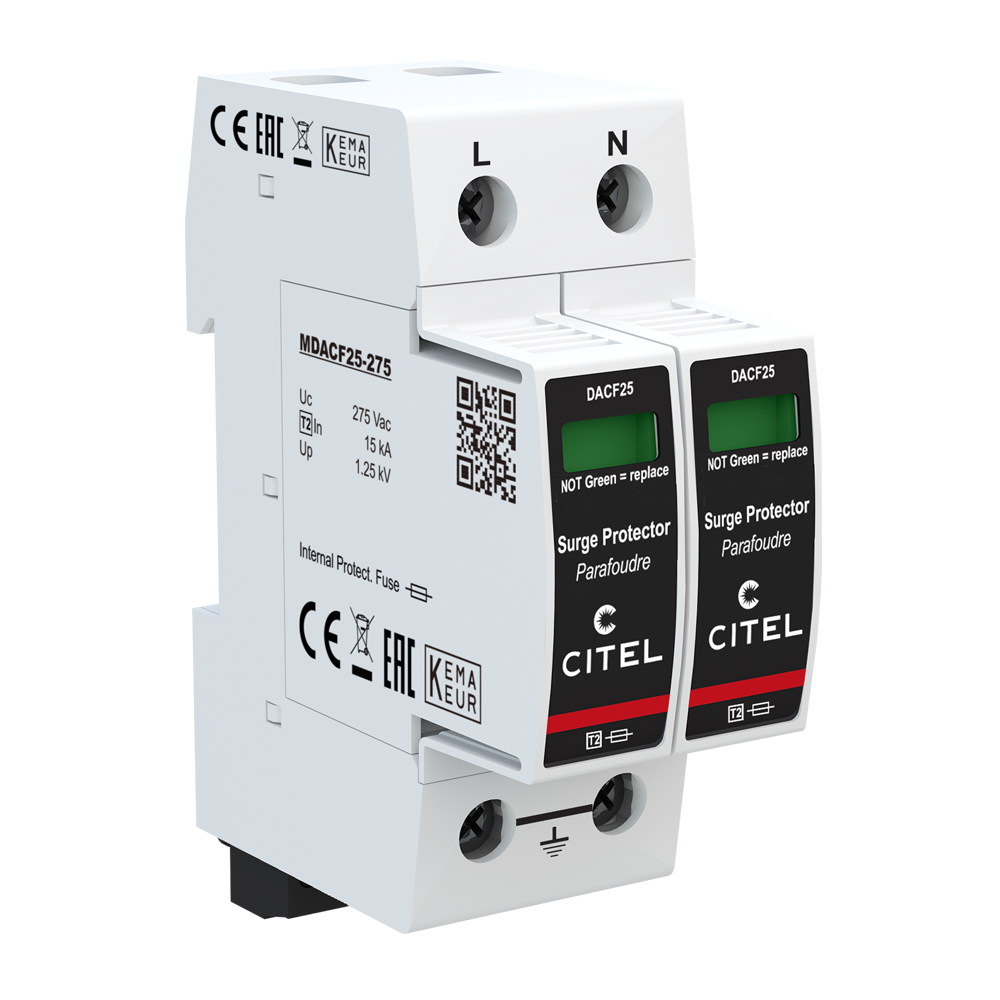

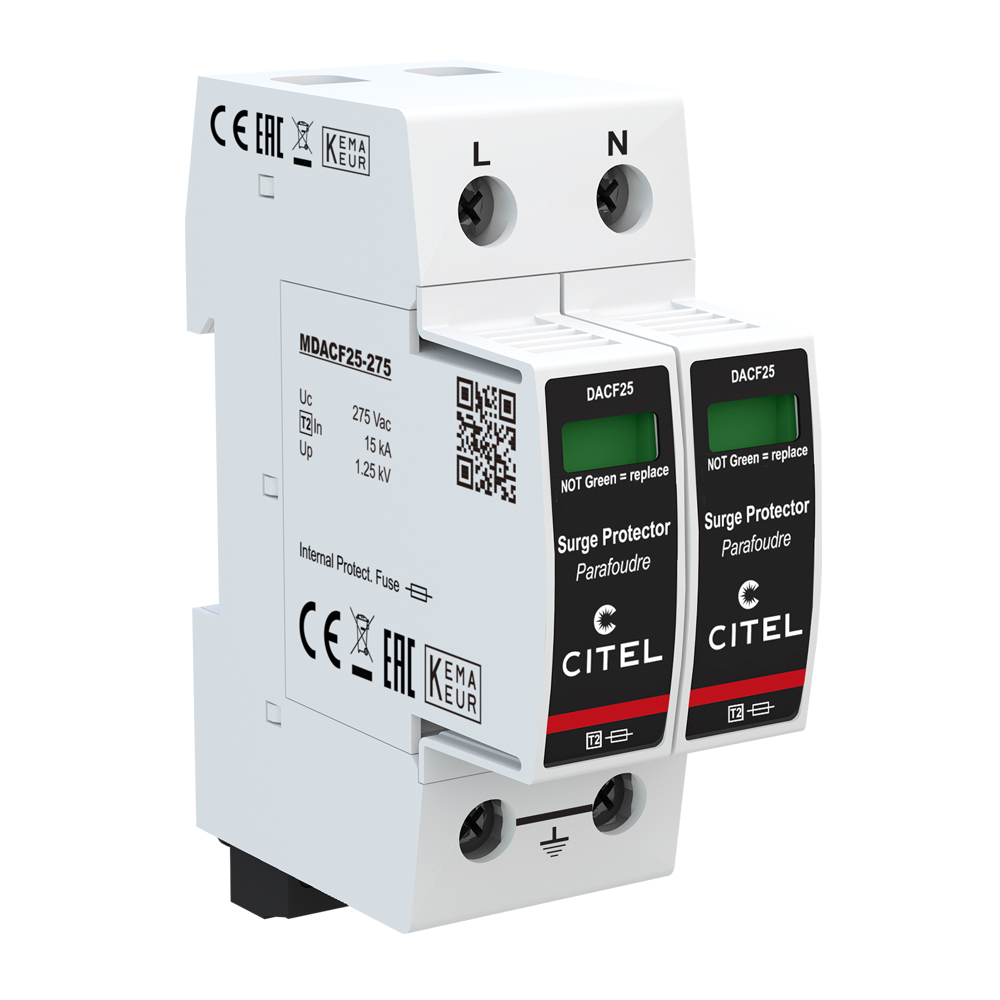

DACF25S-20-275 TN (2+0) 2TE

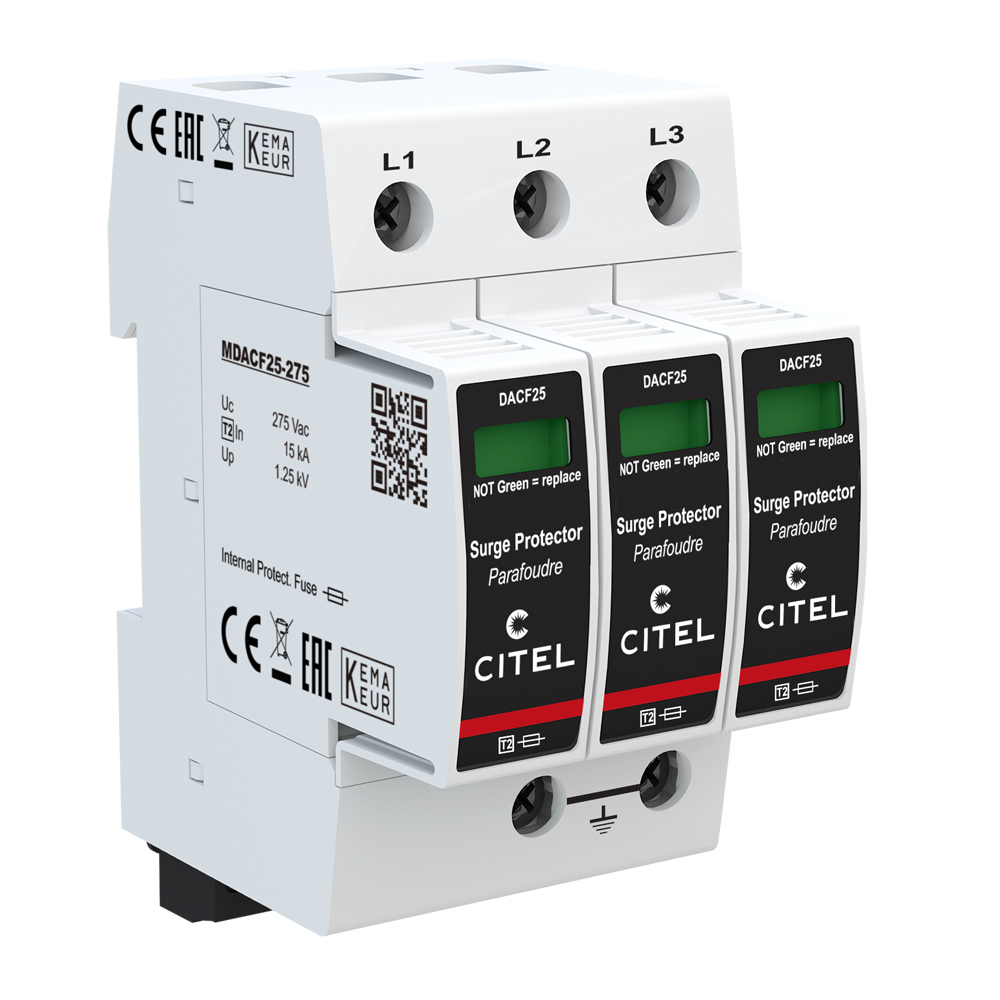

DACF25S-30-275 TNC (3+0) 3TE

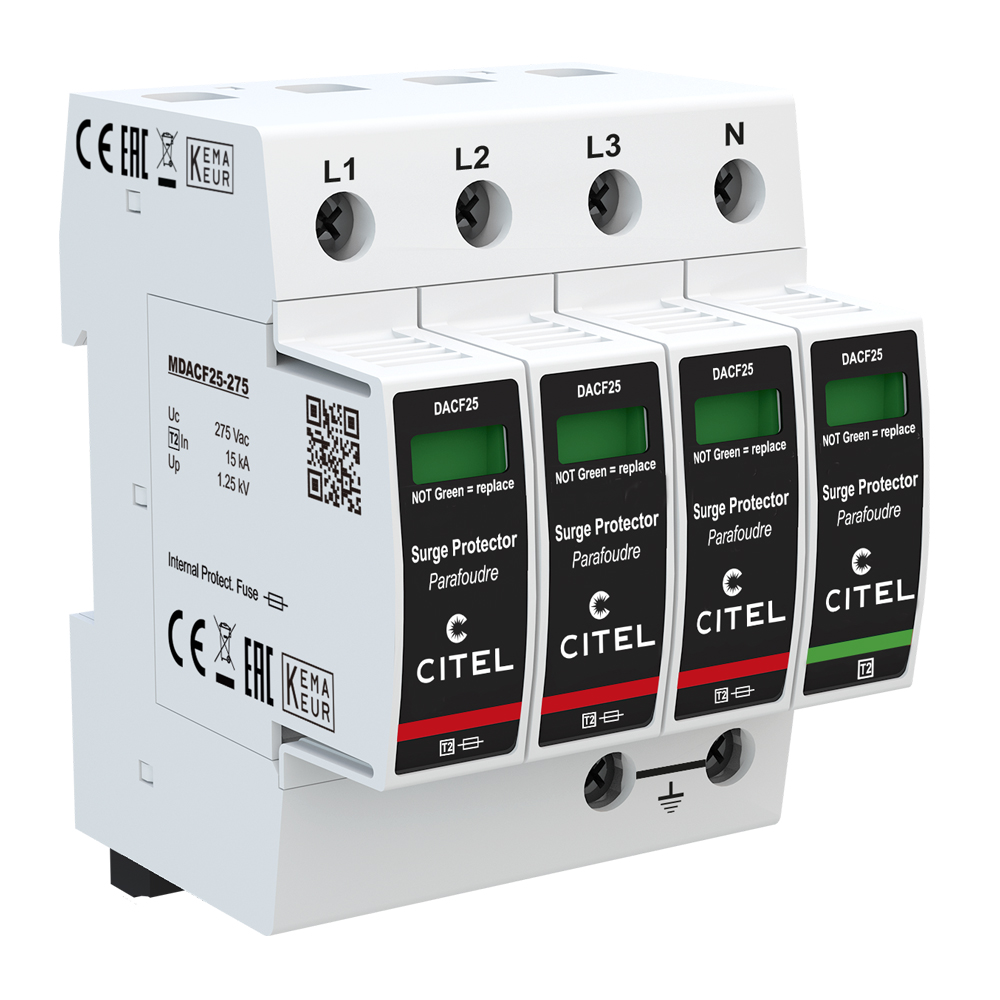

DACF25S-31-275 TT-TNS (3+1) 4TE

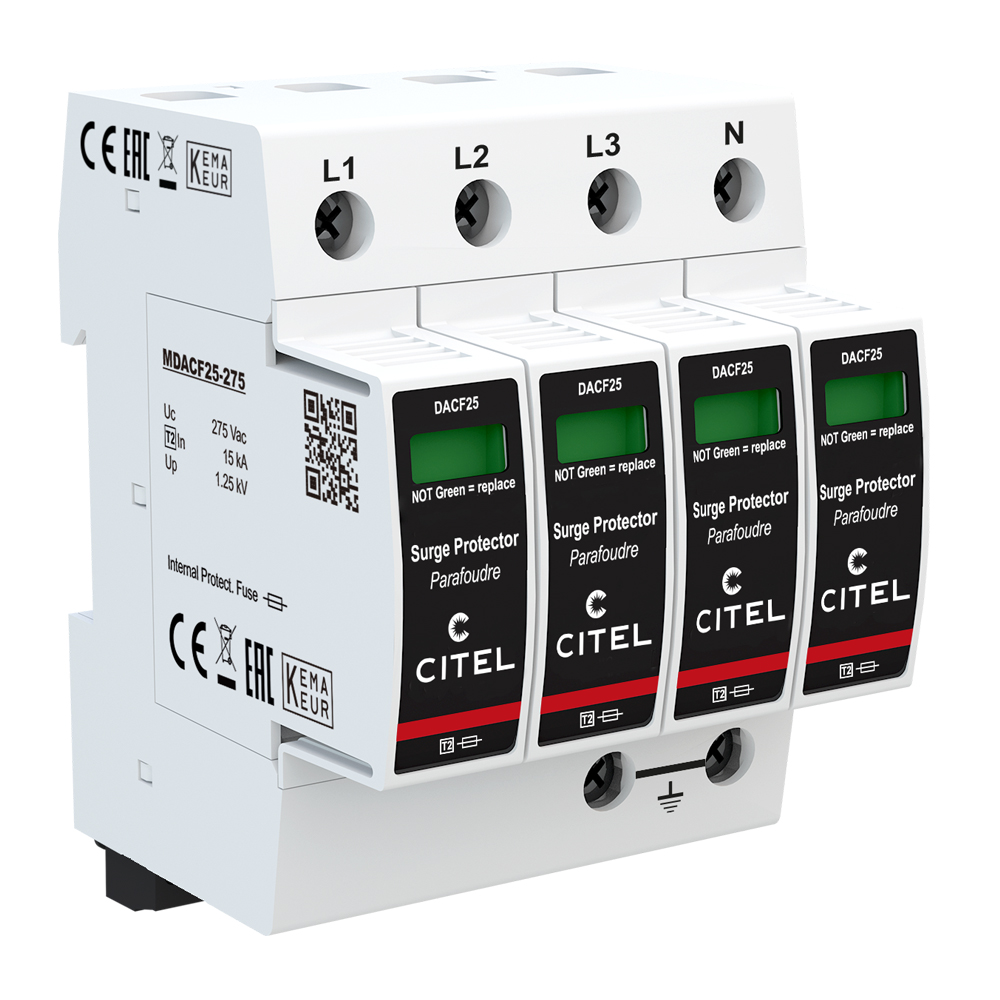

DACF25S-40-275 TNS (4+0) 4TE

Downloads

Datenblatt DACF25S-40-275 Datenblatt DACF25S-31-275 Datenblatt DACF25S-30-275 Datenblatt DACF25S-20-275 Datenblatt DACF25S-11-275 Datenblatt DACF25S-10-275 Installationsblatt DACF25
