DS220S - Typ 2

DS220-12

DS220S - Typ 2

Überspannungsschutzgeräte für DC-Stromversorgung

Produktbeschreibung

Die Überspannungsschutzgeräte DS220S von CITEL bieten hervorragenden Schutz von Gleichstromversorgungen. Die Schutzschaltung besteht aus einer Hochleistungsvaristoren-Schaltung und zusätzlich aus einer gasgefüllten Funkenstrecke. In einem Fehlerfall ist ein schneller Austausch durch Steckbarkeit des Schutzmodules gewährleistet. Durch die gasgefüllte Funkenstrecke ist eine fehlerfreie Isolationsmessung möglich, da keine Leckströme entstehen.


Anwendungsbereiche

Überspannungsschutz zum Schutz von DC-Stromversorgung wie Batteriesystemen, kleinen Windgeneratoren oder MSR-Stromkreisen.


Weitere Überspannungsschutzableiter für DC-Anwendungen finden Sie hier im Überblick.

Features

- Kompakter 2-poliger Typ 2 Überspannungsschutz
- Ableitfähigkeit pro Pol bis: In= 20 kA, Imax= 40 kA
- Sichere Trennvorrichtung
- Quer- / Längsspannungsschutz
- Der kleinste Typ 2 Ableiter auf dem Markt
- Platzsparende Einbaubreite von 18 mm
- Fernsignalisierung serienmäßig
- Steckbares Schutzmodul - Erfüllt die Normen IEC 61643-11, EN 61643-11,
EN 50539-11 und UTE C 61-740-51
- In Übereinstimmung mit UTE C 15-712-1 2010, EN 50539-12, VDE V 0675-39-12 und VDE 0185-305


Modelle

ModellNennspannungHöchste DauerspannungVorsicherung max.Einbaumaße
DS220S-12DC 12 Vdc 24 Vdc 20 A (gL/gG) 1 TE, DIN 43880
DS220S-24DC 24 Vdc 38 Vdc 20 A (gL/gG) 1 TE, DIN 43880
DS230S-48DC 48 Vdc 65 Vdc 20 A (gL/gG) 1 TE, DIN 43880

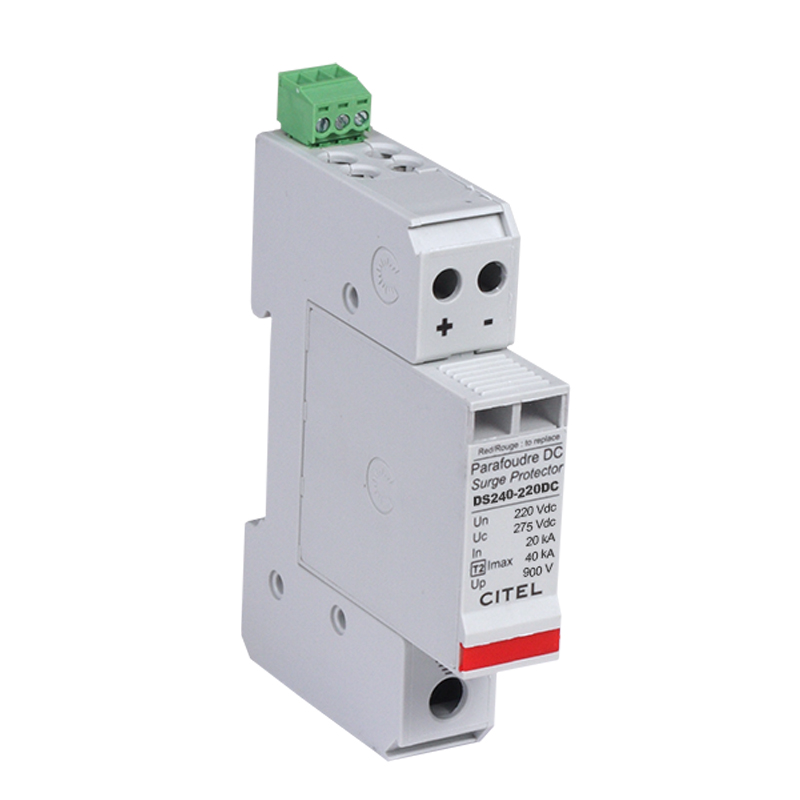

DS240S-220DC 220 Vdc 275 Vdc 50 A (gL/gG) 1 TE, DIN 43880

Downloads

Datenblatt DS220S-12DC Datenblatt DS220S-24DC Datenblatt DS230S-48DC Datenblatt DS240S-220DC
